Драйвер светодиодной подсветки телевизора CA-188 (15-27 дюймов)

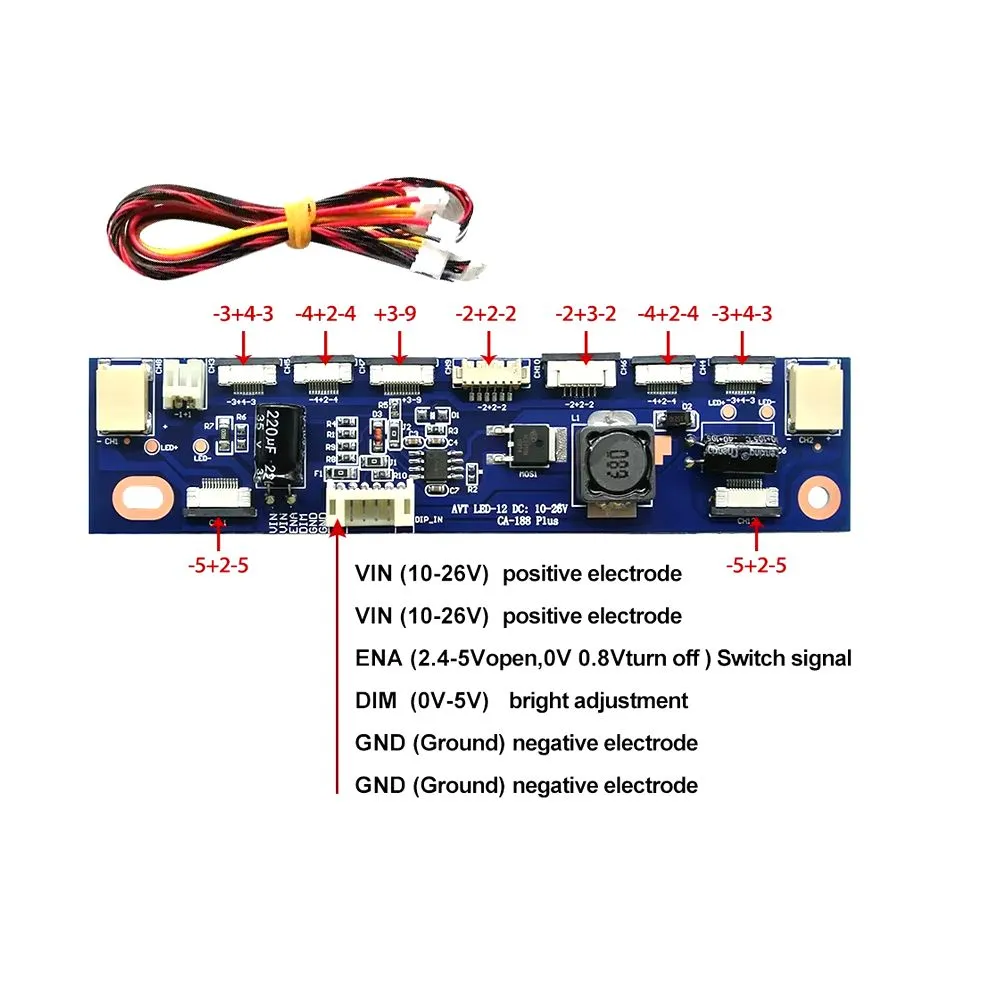

Универсальный LED драйвер CA-188 применяется для питания LED подсветки в телевизорах и мониторах , а так же в декоративных осветительных приборах. Отличительной особенностью инвертора CA188 является наличие множество портов часто применяющихся в современных LED телевизорах, что позволяет смонтировать инвертор без пайки - просто подключив необходимый шлейф.
- Установка тока: Ток питания светодиодов можно изменить при помощи резисторов R6, R7, по умолчанию сопротивление равно 0.82 Ом что равняется 180 мА на выходе, рассчитать необходимый ток можно по формуле: I = 220mV / R
- Напряжение на выходе драйвера задается автоматически в пределах от Vin до 60В , Шим контроллер драйвера при включении начинает повышать напряжение до тех пор пока в цепи светодиодов ток не сравняется с расчетным, таким образом в цепь можно соединять хоть 5, хоть 25 светодиодов - напряжение установится автоматически. Но у драйвера так же есть защита от превышению напряжения на выходе или обрыв цепи светодиодов, это резистор R5 на вывод OVP микросхемы, при необходимости изменить пределы выходного напряжения резистор так же можно пересчитать исходя из данных VOVP=9.5V , IOVP=220 мкА

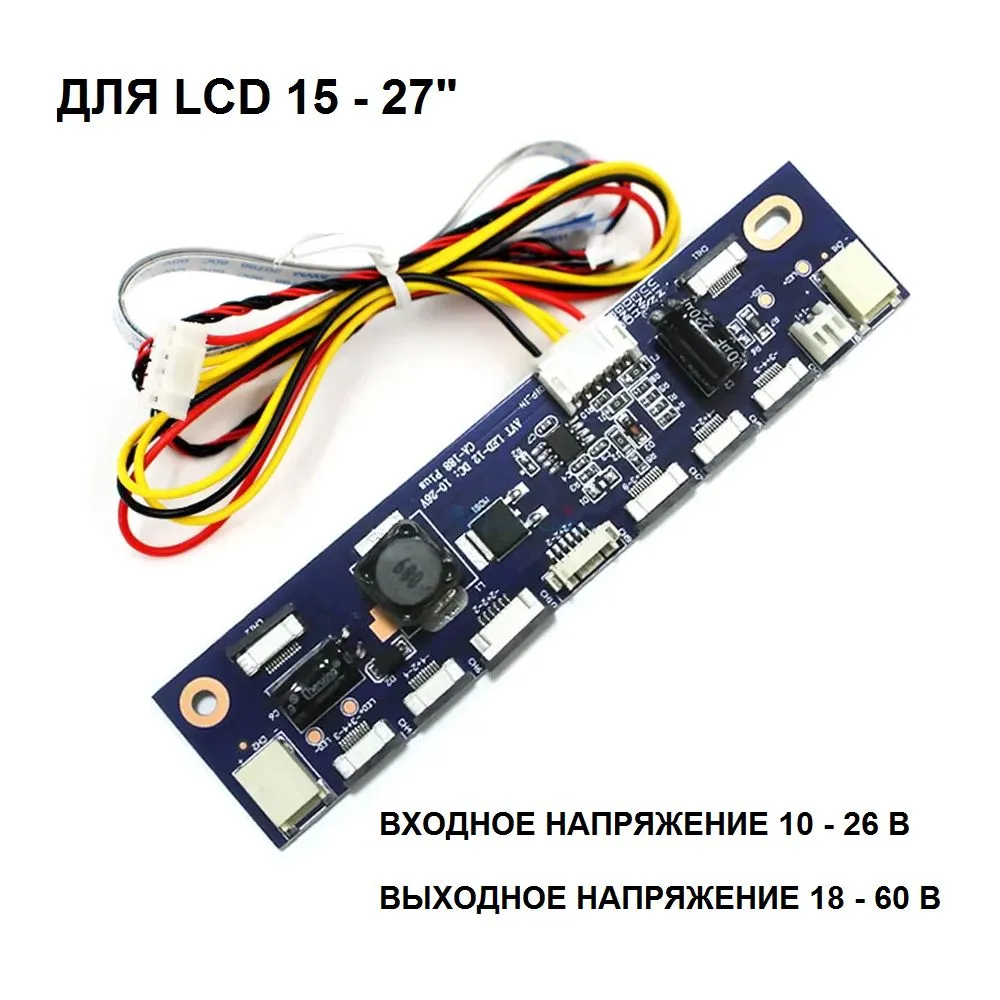

- Входное напряжение 10 - 26В
- Выходное напряжение 18 - 60В
