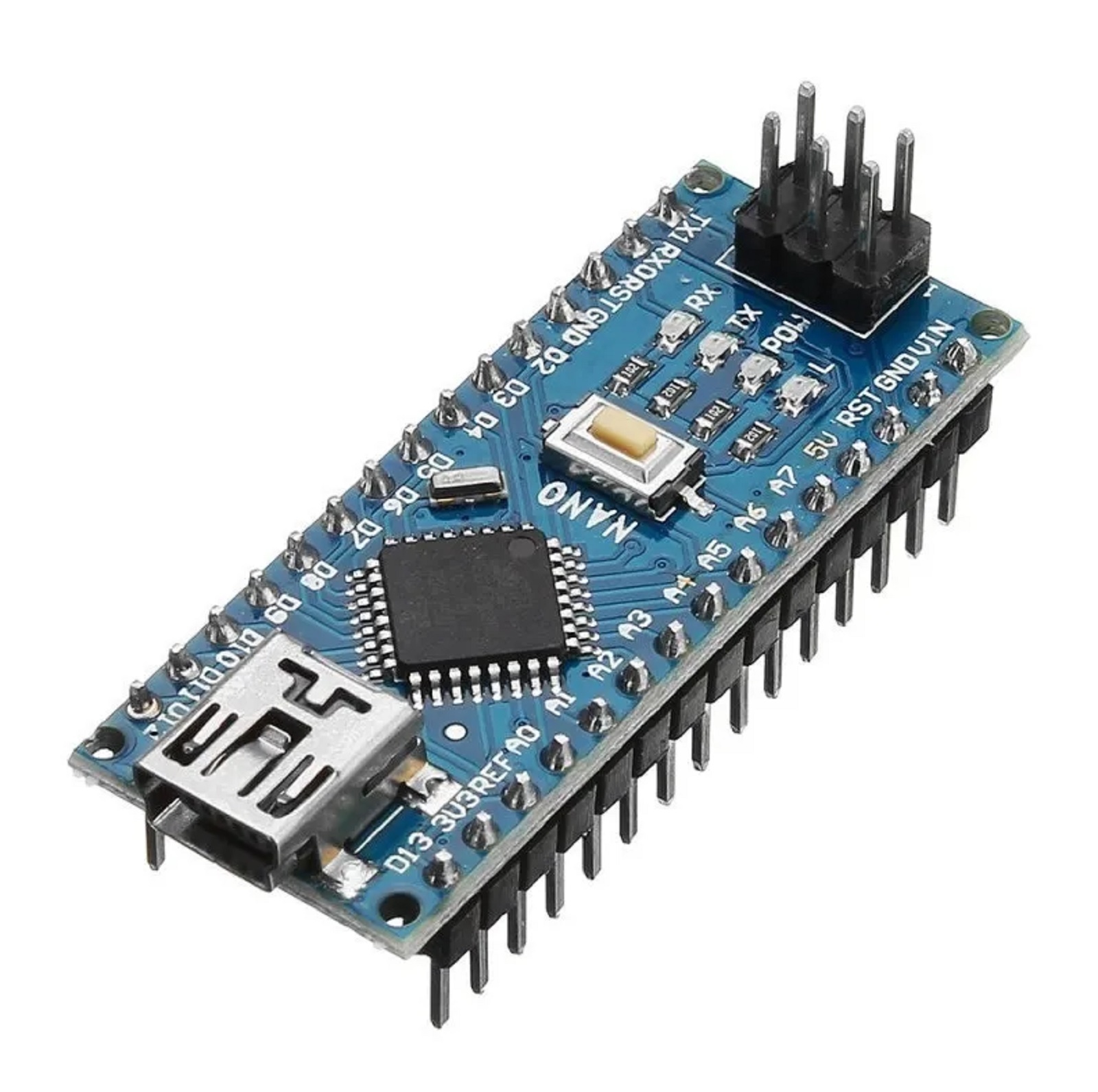

Arduino Nano самый популярный контроллер из линейки Ардуино. Эта платформа имеет миниатюрные размеры: 19 х 43 мм. Из-за своих габаритов Arduino Nano 3.0 часто используют для изготовления компактных устройств. Плата не имеет вынесенного гнезда под внешнее питание, а работает через Mini-USB. Подключение других электронных устройств обеспечивается UART, I2C и SPI интерфейсами. Выпускается несколько видов плат Arduino Nano, которые отличаются между собой только чипами, на которых они работают. В версии 3.0 применяется чип ATmega328.
Во многих магазинах Ардуино Нано продается с неприпаянными контактами, у нас же такой проблемы нет, поэтому брать в руки паяльник нет необходимости!
Платформа Arduino Nano 3.0, построенная на микроконтроллере ATmega328, имеет небольшие размеры и может использоваться в лабораторных работах. Она имеет схожую с Arduino Duemilanove функциональность, однако отличается сборкой. Отличие заключается в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB.
|
Микроконтроллер
|
ATmega328
|
|
Рабочее напряжение (логическая уровень)
|
5 В
|
|
Входное напряжение (рекомендуемое)
|
7-12 В
|
|
Входное напряжение (предельное)
|
6-20 В
|
|
Цифровые Входы/Выходы
|
14 (6 из которых могут использоваться как выходы ШИМ)
|
|
Аналоговые входы
|
8
|
|
Постоянный ток через вход/выход
|
40 мА
|
|
Флеш-память
|
32 Кб при этом 2 Кб используются для загрузчика
|
|
ОЗУ
|
2 Кб
|
|
EEPROM
|
1 Кб
|
|
Тактовая частота
|
16 МГц
|
|
Размеры
|
1.85 см x 4.2 см
|
