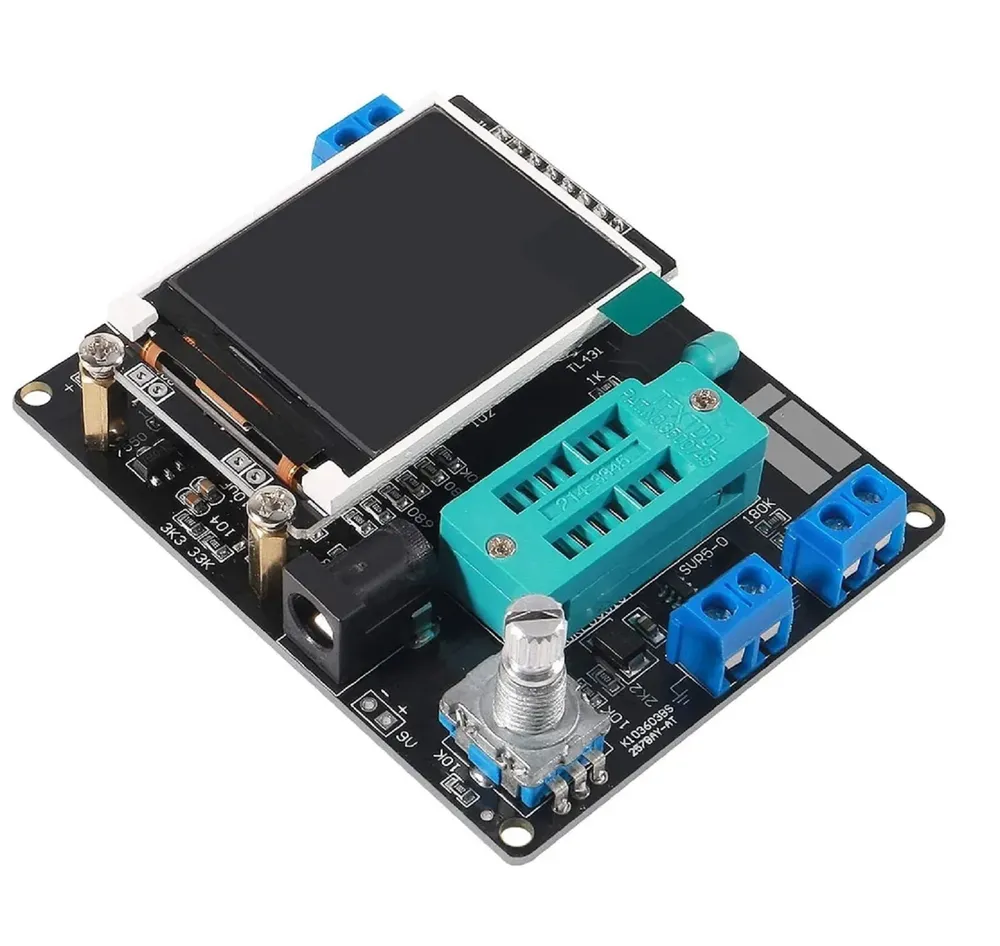

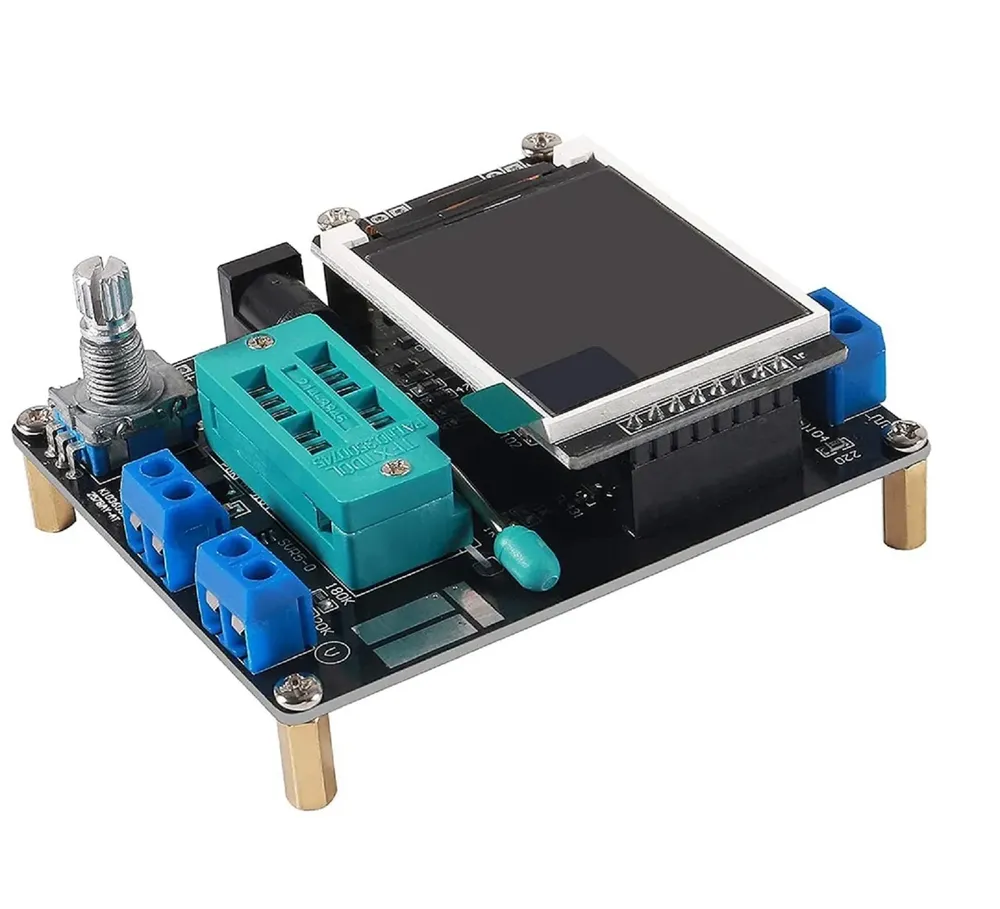

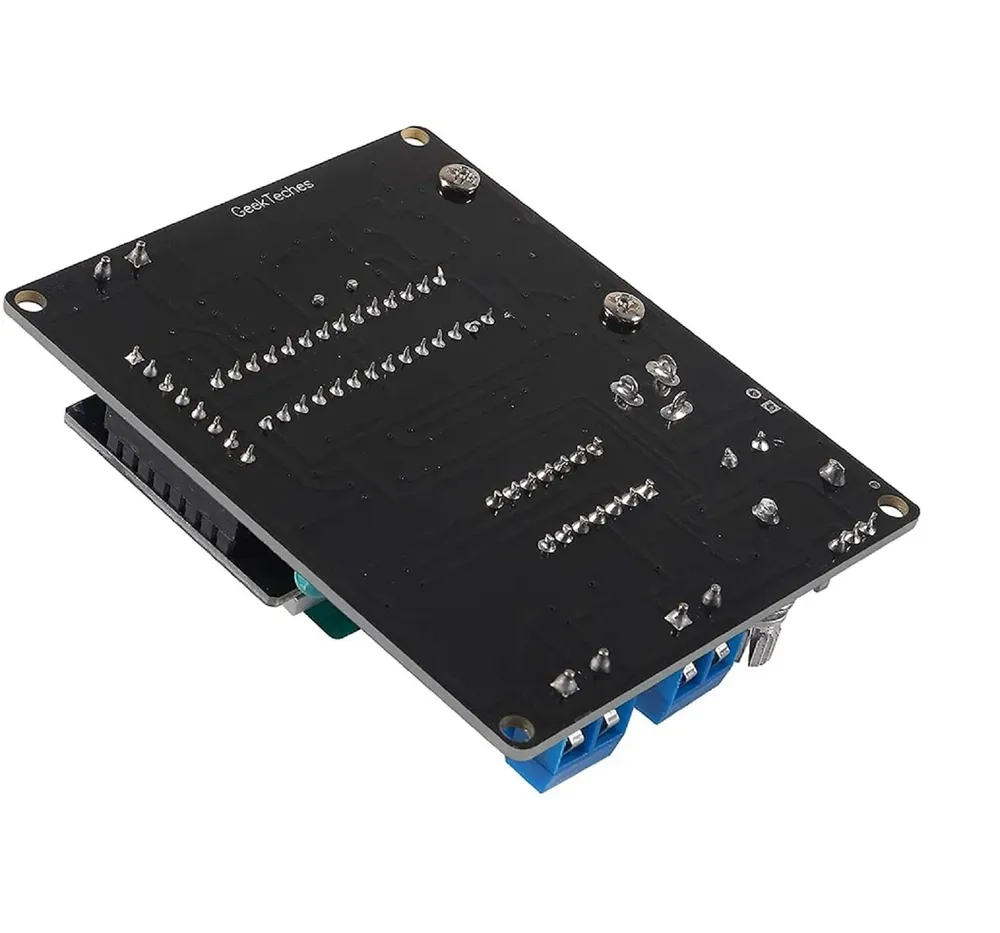

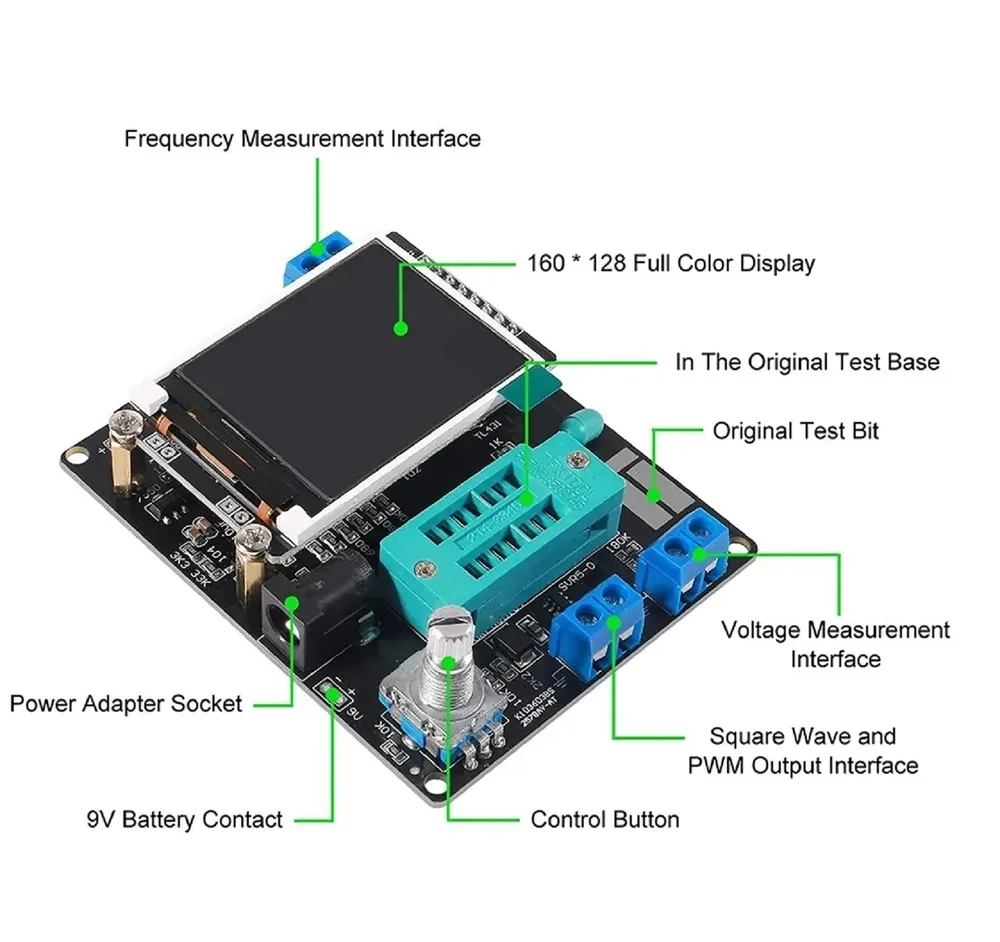

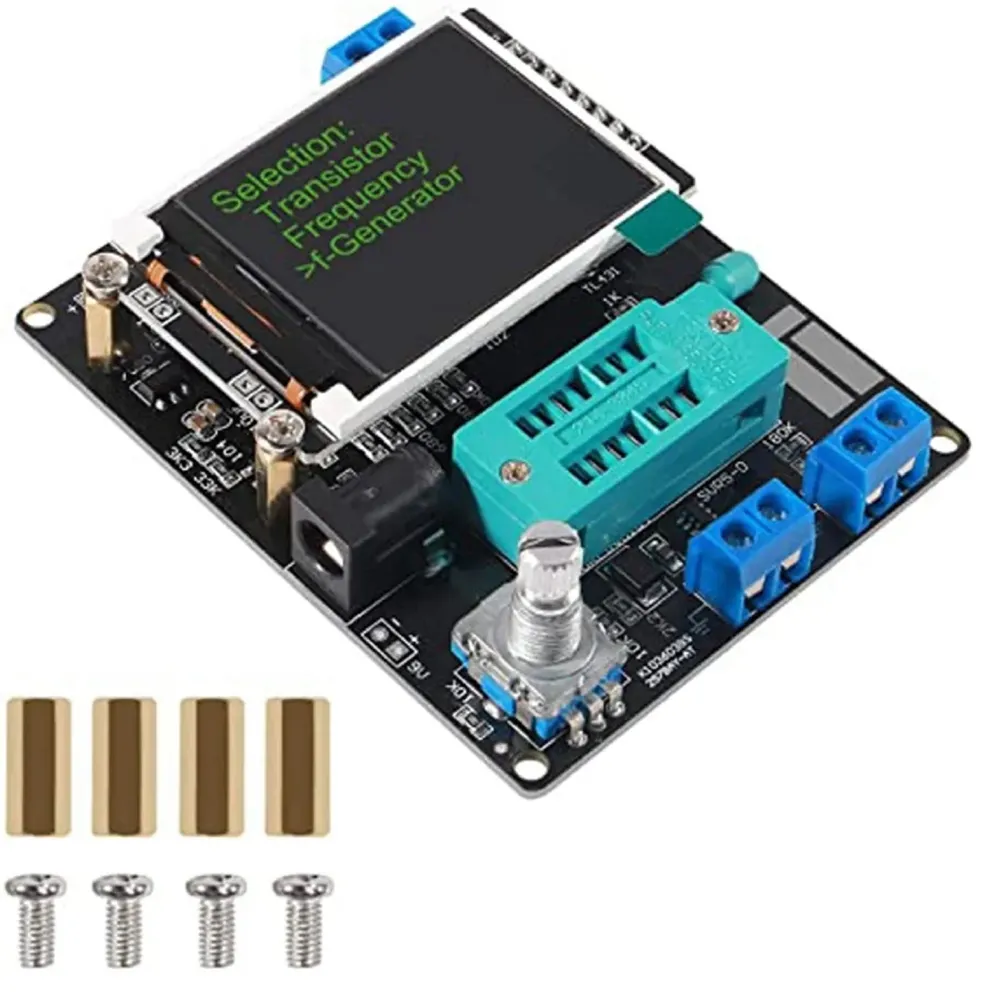

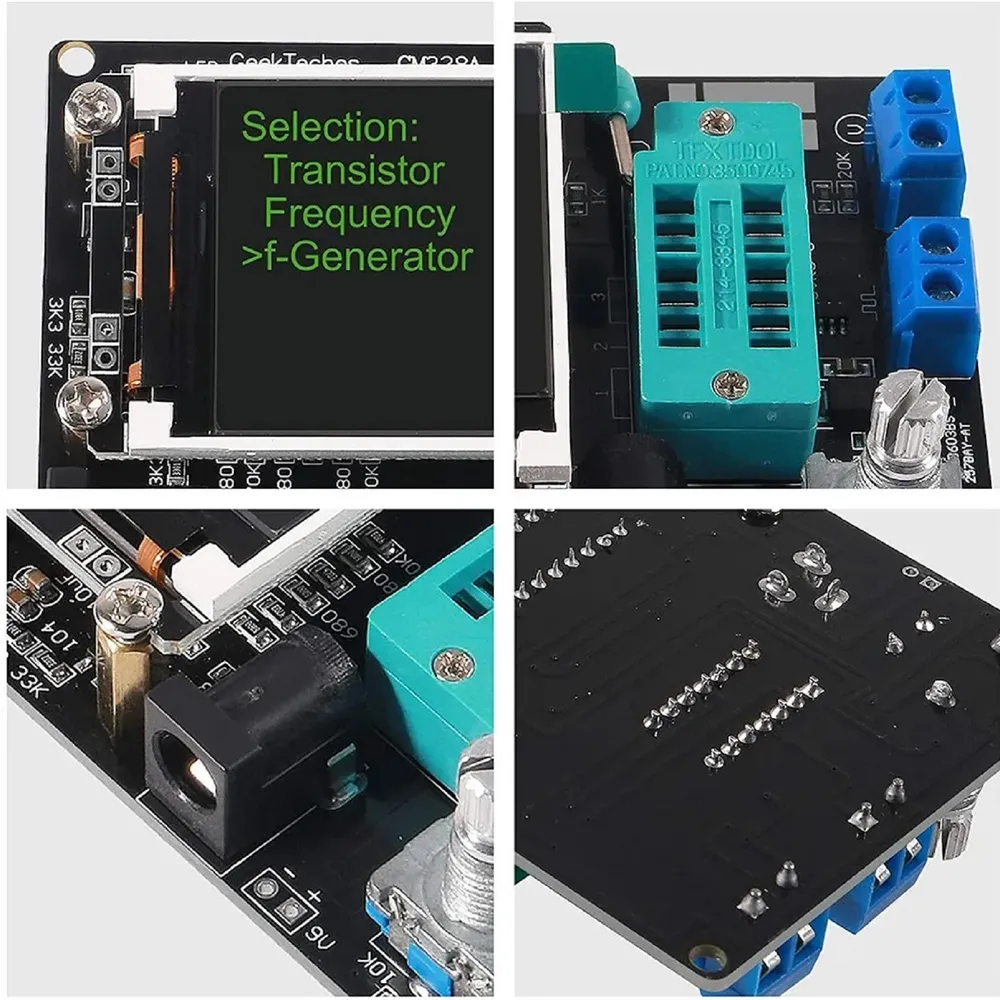

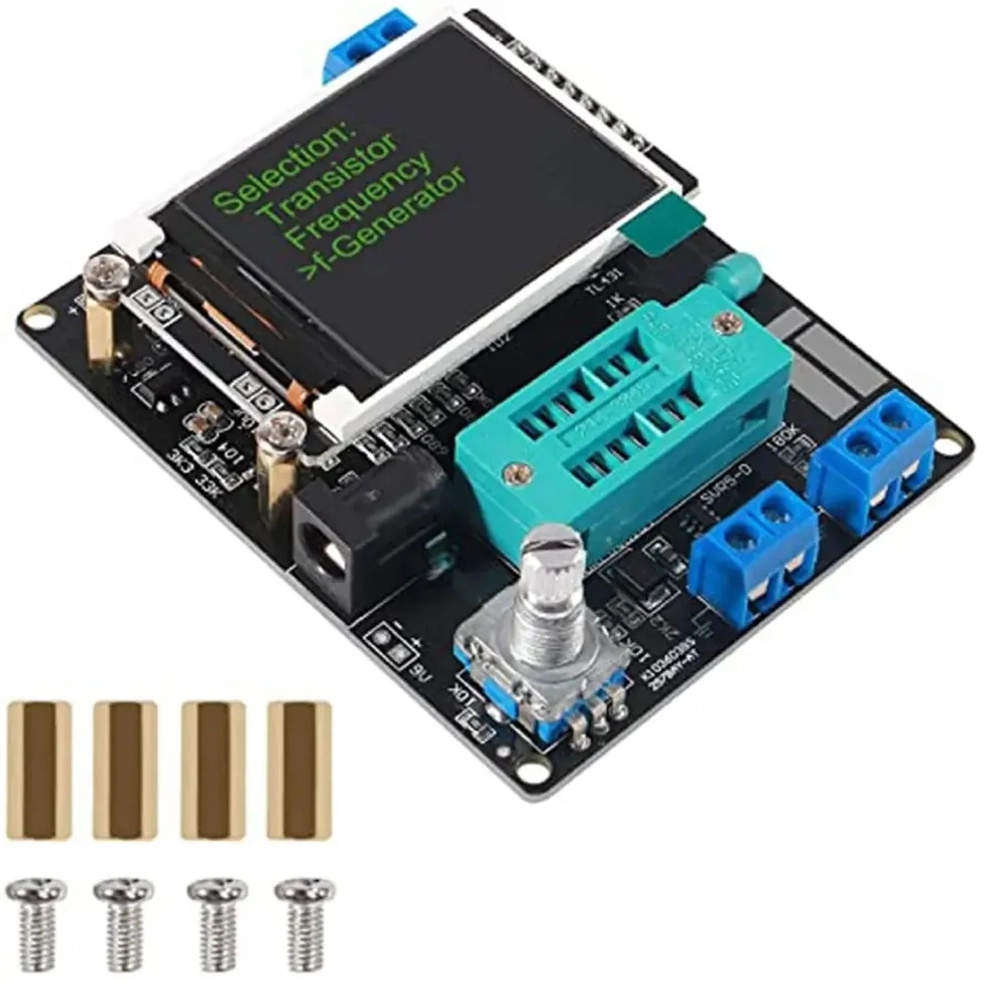

Тестер радиокомпонентов (ESR,R,L,C,D,Trans..) GM328A

Цифровой тестер GM328A используется для проверки и определения параметров различных электронных компонентов, таких как: элементы питания, резисторы, конденсаторы, катушки индуктивности, диоды, стабилитроны, транзисторы (в т.ч. биполярные, полевые, MOSFET), тиристоры, ), тиристоры, симисторы и т.п. Данные об измеренных параметрах тестируемого компонента выводятся на жидкокристаллический дисплей. Нужно учитывать, что при тестировании полупроводниковых компонентов их уровень открытия должен быть досягаем для тестера

Характеристики:

• микроконтроллер: AtMEGA328P;
• напряжение питания: 6 – 12 В постоянного тока;
• рабочий ток: 30 мА;
• дисплей: диагональ 1,8 дюйма, разрешение 160 х 128 пикселей, глубина цвета 16 бит;
• диапазон измерения сопротивления: 0,01 Ом – 50 МОм;
• диапазон измерения емкость: 25 пФ – 100 мкФ;
• диапазон измерения индуктивности: 0,01 мГн – 20 Гн;
• диапазон измерения частоты: 1 Гц – 1 МГц;
• диапазон измерения напряжения (постоянного): 0,01 В – 50 В;
• генератор прямоугольных импульсов с частотой: 1 Гц – 9 Гц; 10-битный ШИМ: значением 5 В с модуляцией от 0 до 99%; определяет: ESR, RLC, распиновку тиристоров, симисторов; определяет параметры диодов: падение напряжения, ёмкость перехода, распиновку;
• определяет параметры транзисторов: тип (NPN, PNP, N-P channel MOSFET), тиристоры, JFET), тиристоры, ), распиновку и отображает наличие защитного диода;
• габариты: 78 х 68 х 28 мм; вес: 65 г. Для использования тестера GM328A нужно сначала подключить к нему питание. Подойдет любой внешний адаптер с напряжением от 7 В до 12 В в гнездо под штекер 5,5 х 2,1 мм. Тестер GM328A включается нажатием на кнопку энкодера, которая находится в левом нижнем углу платы, после чего включается ЖК-дисплей с подсветкой и начинается загрузка прошивки и измерение напряжения питания. После включения на плате тестера будет гореть красный светодиод индикации питания, обозначенный LED. Если напряжение будет ниже нормы 6 В, то тестер покажет на дисплее ошибку и выключиться.
• Дисплей имеет диагональ 1,8 дюйма и разрешение 160 х 128 пикселей и глубину цвета High Color.
