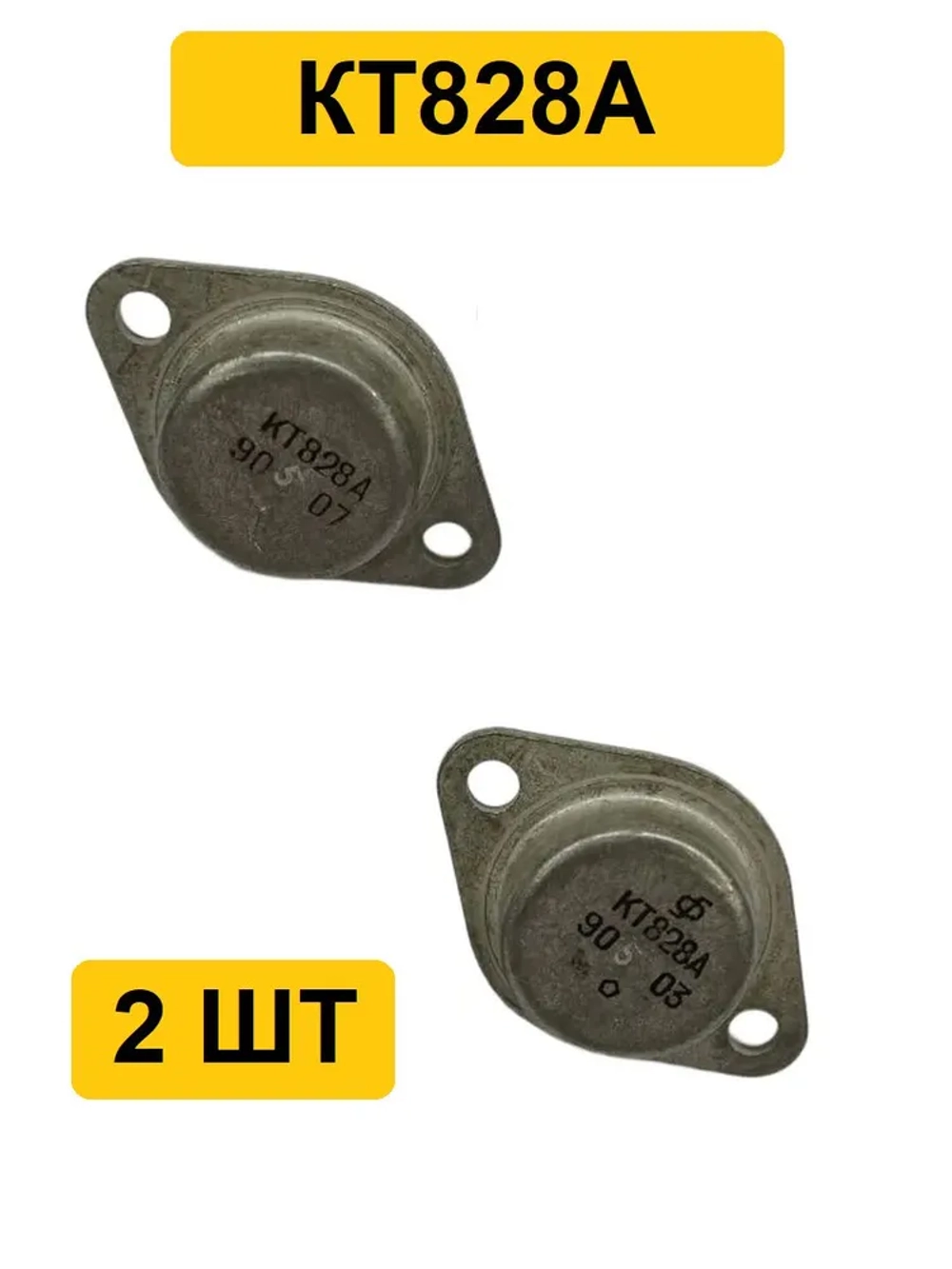

Транзистор КТ828А 2 шт.

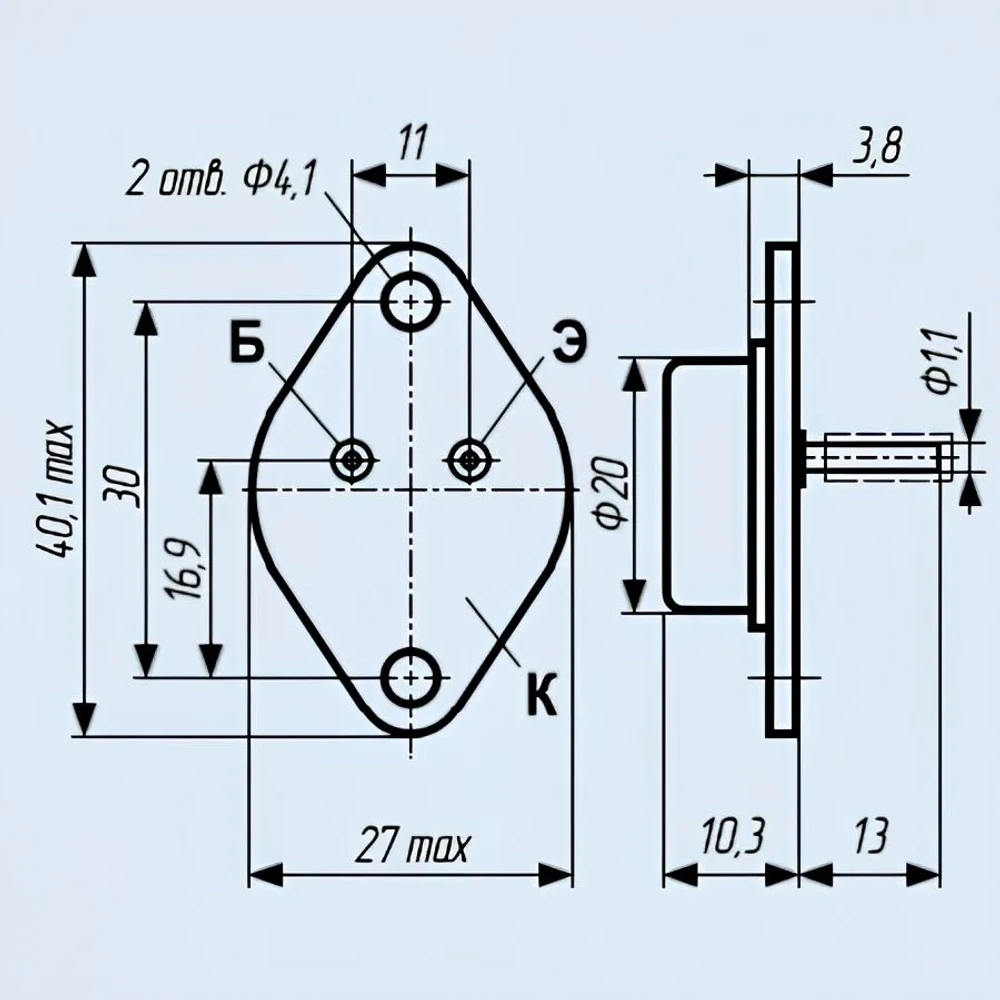

Транзисторы КТ828А кремниевые мезапланарные структуры n-p-n импульсные. Предназначены для применения в источниках вторичного электропитания, высоковольтных переключающих устройствах. Используются для работы в электронной аппаратуре общего назначения. Выпускаются в металлическом корпусе со стеклянными изоляторами и жёсткими выводами. Маркировка нанесена цифро-буквенным кодом на корпусе транзистора. Тип корпуса: КТ-9 (TO-3). Масса транзистора не более 20,0 г. Климатическое исполнение: «УХЛ2.1» по ГОСТ 15150-69. Категория качества: «ОТК». Технические условия: - приемка «1» - аА0.336.340ТУ. Импортный аналог: BUX97, BUX97A, BUX97B, 2SC2121, 2SC2790 2SC2790A, 2SC2791, BU326A, SDT18328.
Основные технические характеристики транзистора КТ828А:
- Структура транзистора: n-p-n;
- Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт; • fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4 МГц;
- Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 800 В (0,01кОм);
- Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
- Iк max - Максимально допустимый постоянный ток коллектора: 5 А;
- Iк и max - Максимально допустимый импульсный ток коллектора: 7,5 А;
- Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мА (1400В);
- h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 2,25;
- Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,66 Ом.
